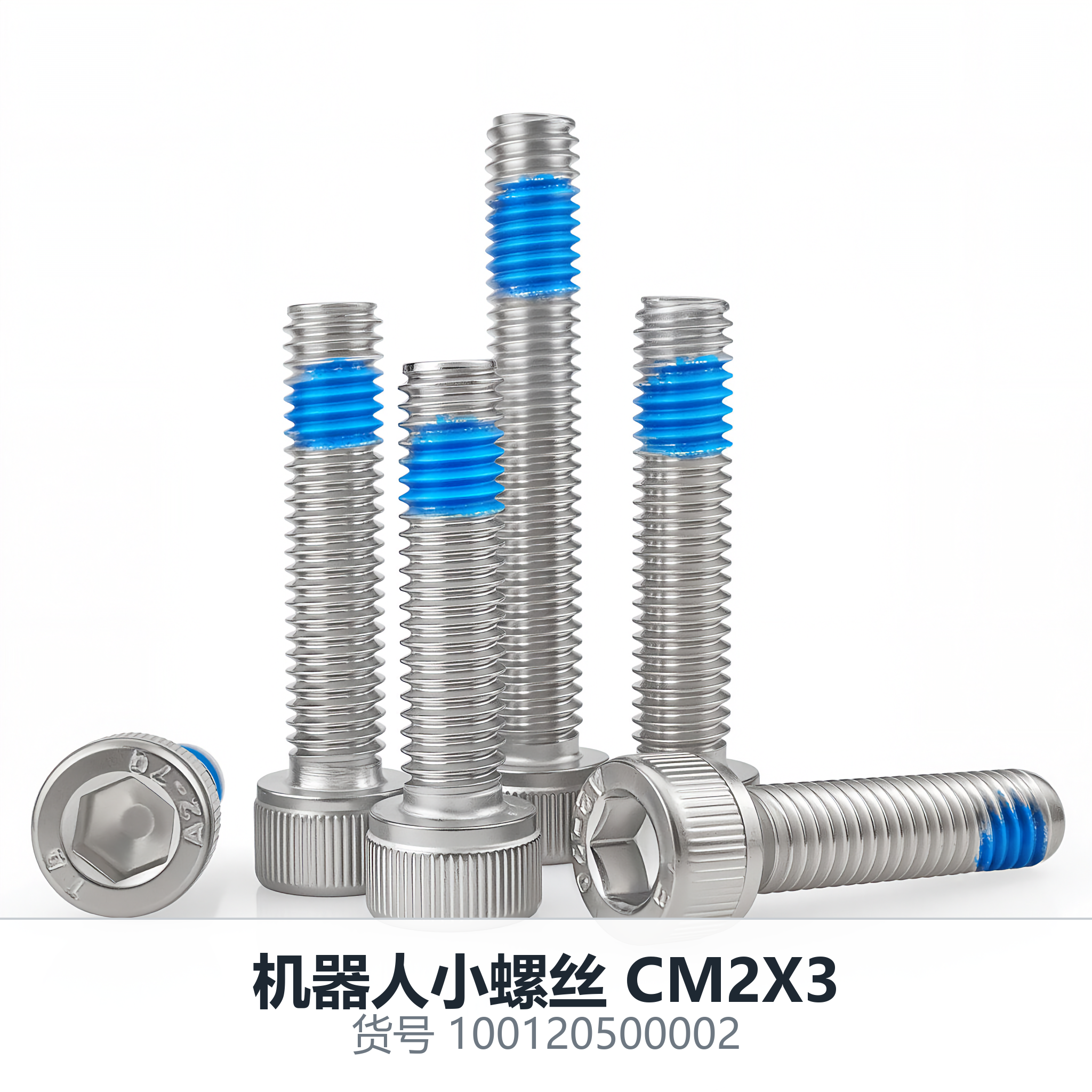

Микровинт для роботов CM2×3
Микровинт для роботов CM2×3 — для микропрецизионность и человекоподобная робототехника. Характеристики и предложение по запросу.
| Складской код | 100120500002 |
|---|---|
| Складское наименование | Винт |
| Складская спецификация | CM2×3 |
| Кол-во | 46600 |
| Ед. изм. | Шт. |
| Склад | Склад мелкого крепежа |
| Код склада | 2 |
| Код места хранения | 002561 |
Обзор
Микровинты для робототехники — это крепёж размером до M2, который стоит внутри шарниров, схватов и корпусов приводов. Требование здесь отличается от бытовой электроники: узел находится в непрерывном движении, винт получает циклическую нагрузку, а не одну сборочную затяжку, и вывернувшийся винт внутри шарнира разрушает механизм, а не просто ослабляет крышку. Данное исполнение: Складской код 100120500002, Складское наименование Винт, Складская спецификация CM2×3, Кол-во 46600, Ед. изм. Шт., Склад Склад мелкого крепежа.
Чем отличается эта позиция: Код места хранения 002561; Наименование места хранения 63B-19-7.
Преимущества
Форма резьбы и материал выбираются по усталости, а не по разовой затяжке: скруглённая впадина резьбы на цементованном винте снижает чувствительность к концентраторам, из-за которых микровинты ломаются после тысяч циклов.
Предварительная затяжка задаётся диапазоном, а не максимумом: недотяжка (самоотвинчивание при вибрации) и перетяжка (текучесть в сечении 1,4 мм) дают одинаковый отказ в эксплуатации, поэтому ресурс проверяют в диапазоне 10^6–10^7 циклов усталости.
Выбор покрытия определяется износом в зоне привода: корпуса приводов собирают серийно, и роботизированные отвёртки срываются именно по изношенному шлицу.
Жёсткий допуск на диаметр головки позволяет винту разместиться внутри посадочного места подшипника, не задевая соседние вращающиеся детали.
Применение
Корпуса волновых и циклоидальных приводов, шарниры запястья и локтя робота, корпуса схватов, торцевые крышки линейных приводов и кисти человекоподобных роботов, где масса крепежа влияет на динамику.
Для шарниров в непрерывном движении задавайте момент страгивания или нанесённую микрокапсулу, а не полагайтесь только на момент затяжки: обычный винт в алюминиевом корпусе привода теряет затяжку за несколько тысяч циклов. Проверьте совместимость материала винта со смазкой узла.
Информация о продукции Toprecision. Также изготавливаем детали по чертежам заказчика — запросить образцы или коммерческое предложение можно без обязательств.
Размеры этой серии
113 позиций в этой серии
Значения взяты из атрибутов каждой позиции. Изменение длины, материала или покрытия меняет усилие вырывания и момент затяжки — сравнивайте строку, соответствующую вашему чертежу.
Данные по выбору и контролю: длина свинчивания, нормы, часы соляного тумана
FAQ
Каковы основные размеры этой детали?
Складской код 100120500002, Складское наименование Винт, Складская спецификация CM2×3, Кол-во 46600.
Из какого материала и с какой обработкой она поставляется?
углеродистая сталь.
Что проверить перед заказом или монтажом?
Для шарниров в непрерывном движении задавайте момент страгивания или нанесённую микрокапсулу, а не полагайтесь только на момент затяжки: обычный винт в алюминиевом корпусе привода теряет затяжку за несколько тысяч циклов. Проверьте совместимость материала винта со смазкой узла.
