M5 винт с подпружиненным шариком
M5 винт с подпружиненным шариком — для монтаж печатных плат. Характеристики и предложение по запросу.

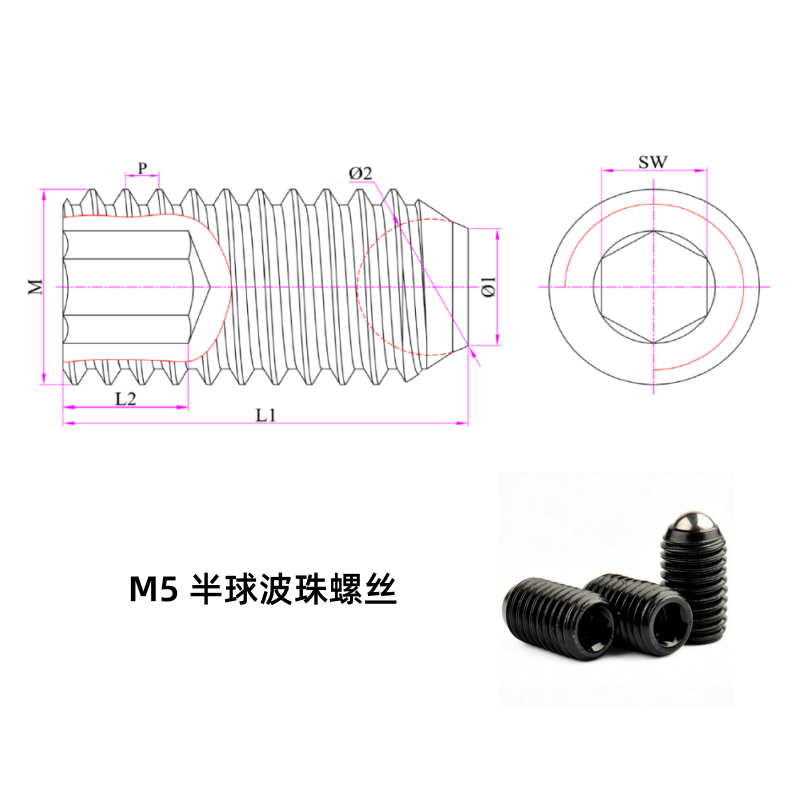

| Ø резьбы M (мм) | M5 |
|---|---|
| Шаг P (мм) | 0.8 |
| Общая длина L1 (мм) | 6.5 |
| Глубина шестигранника L2 (мм) | 3 |
| Ø шарика ɸ2 (мм) | 3 |
| Ø лыски шарика ɸ1 (мм) | 2.5 |
| Внутренний шестигранник SW (мм) | 2.5 |
| № детали | 100118000276 |
Обзор
Винты для технологической оснастки — прецизионный крепёж, которым зажимают режущий инструмент, пластины и элементы приспособлений в станочной оснастке. Они работают при многократной высокочастотной затяжке и обычно являются самым малым и наиболее нагруженным винтом в сборке, поэтому геометрия привода и допуск резьбы важнее абсолютной прочности. Данное исполнение: Ø резьбы M5, Шаг 0.8, Общая длина L1 6.5, Глубина шестигранника L2 3, Ø шарика ɸ2 3, Ø лыски шарика ɸ1 2.5.
Чем отличается эта позиция: № детали 100118000276.
Преимущества
Резьба точной токарной обработки держит стабильный средний диаметр, поэтому усилие затяжки повторяется от сборки к сборке, а не уплывает вместе с разбросом резьбы.
Усиленный привод противостоит срыву жала — основному отказу малых винтов оснастки при высокой частоте циклов.
Износостойкие покрытия продлевают ресурс шлица у винтов, которые вскрывают много раз за смену; класс прочности 10.9 и 12.9 допускает высокий момент при малой головке.
Применение
Оправки станков с ЧПУ, цанговые патроны, прижимные плиты, зажим штампов и пресс-форм, прецизионные сборочные кондукторы.
Согласуйте привод с моментом и углом доступа: изношенный шлиц выходит из строя раньше резьбы. Геометрию гнезда задавайте вместе с типом головки; критичной обычно оказывается высота головки, а не диаметр резьбы.
Информация о продукции Toprecision. Также изготавливаем детали по чертежам заказчика — запросить образцы или коммерческое предложение можно без обязательств.
Размеры этой серии
7 позиций в этой серии
| Артикул | Ø резьбы M | Общая длина L1 | Шаг P | Глубина шестигра… |
|---|---|---|---|---|
| M4 винт с подпружиненным шариком · 0.7 / 2.5 | M4 | 4 | 0.7 | 2.5 |
| M4-1 винт с подпружиненным шариком · 6 / 0.7 / 3 | M4 | 6 | 0.7 | 3 |
| M5 винт с подпружиненным шариком · 6.5 / 0.8 / 3 | M5 | 6.5 | 0.8 | 3 |
| M5-1 винт с подпружиненным шариком · 8 / 0.8 / 3.8 | M5 | 8 | 0.8 | 3.8 |
| M6-1 винт с подпружиненным шариком · 10 / 4 | M6 | 10 | 1 | 4 |
| M6 винт с подпружиненным шариком · 12 / 1 / 4 | M6 | 12 | 1 | 4 |
| M10 винт с подпружиненным шариком · 16 / 1.5 / 6 | M10 | 16 | 1.5 | 6 |
Значения взяты из атрибутов каждой позиции. Изменение длины, материала или покрытия меняет усилие вырывания и момент затяжки — сравнивайте строку, соответствующую вашему чертежу.
Данные по выбору и контролю: длина свинчивания, нормы, часы соляного тумана
FAQ
Каковы основные размеры этой детали?
Ø резьбы M5, Шаг 0.8, Общая длина L1 6.5, Глубина шестигранника L2 3.
Из какого материала и с какой обработкой она поставляется?
углеродистая сталь.
Что проверить перед заказом или монтажом?
Согласуйте привод с моментом и углом доступа: изношенный шлиц выходит из строя раньше резьбы. Геометрию гнезда задавайте вместе с типом головки; критичной обычно оказывается высота головки, а не диаметр резьбы.
