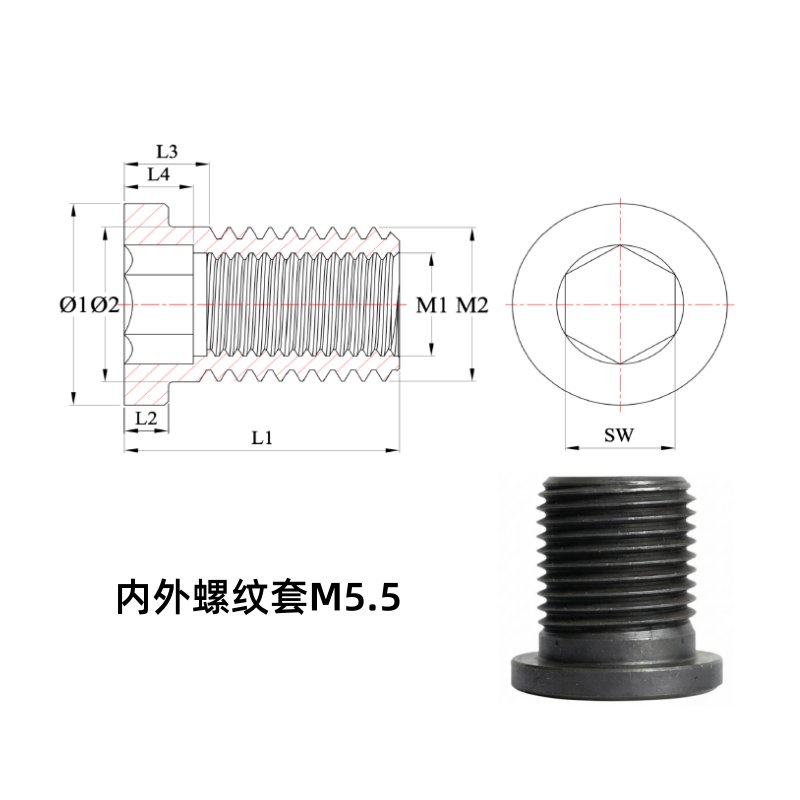

M5.5 резьбовая вставка

Обзор

Втулка с внутренней и наружной резьбой — это деталь, нарезанная по обеим поверхностям, которая служит для перехода с одного размера резьбы на другой или для получения сменной резьбы в корпусе. В отличие от самонарезающей вставки она требует предварительно нарезанного отверстия, поэтому работает как прецизионный переходник, а не как ремонтная деталь для сорванной резьбы. Данное исполнение: Диаметр резьбы M5.5, Особенности Самоконтрящийся, Стандарт резьбы Метрическая резьба M.

Чем отличается эта позиция: Диаметр резьбы M5.5 (ряд от Доступны M3–M20 до M8.0×0.75); Особенности Самоконтрящийся.

Преимущества

Переход по резьбе в одной детали: малую внутреннюю резьбу можно разместить в большой наружной без отдельной переходной плиты.

Сменная внутренняя резьба защищает дорогой корпус, поскольку изнашивается втулка, а не резьба корпуса.

Обе резьбы можно задать по разным стандартам, что позволяет перейти с метрики ISO на дюйм внутри одной сборки (унифицированная резьба UN/UNC/UNF).

Шлифованные исполнения выдерживают соосность внутренней и наружной резьбы, что важно, когда втулка одновременно центрирует вал.

Применение

Переход с метрики на дюйм, сменные резьбы в корпусах насосов и клапанов, восстановление изношенных корпусов втулками и прецизионные сборки, где соосность резьб влияет на центровку.

Рабочие характеристики обычно определяет не размер резьбы, а соосность двух резьб. Задавайте её явно: втулка общего назначения не выдержит допуск, нужный для центрирующего применения. Также указывайте обе резьбы и полную длину — в монтаже чаще не сходится длина, а не диаметр.

Информация о продукции Toprecision. Также изготавливаем детали по чертежам заказчика — запросить образцы или коммерческое предложение можно без обязательств.
