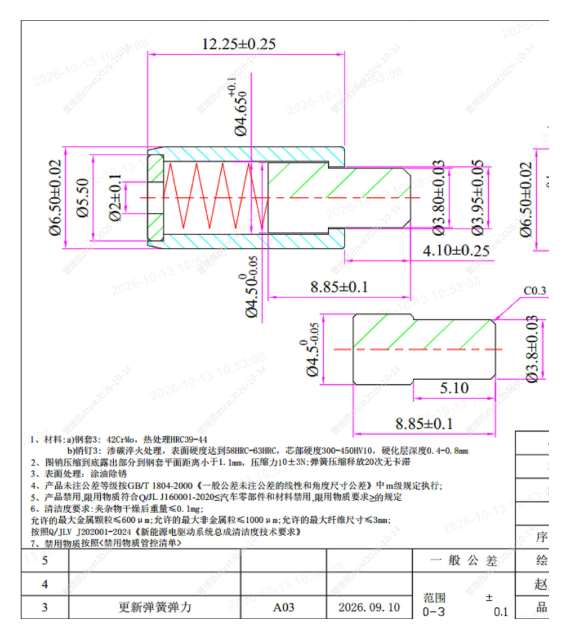

Pasador de posición con muelle (prensado largo)
Pasador de posición con muelle (prensado largo) — para Montaje de chapa y Aligeramiento. Consulte especificaciones y cotización.
| Método de instalación | Prensado cilíndrico, sin rosca |
|---|---|
| Longitud total | 12.25±0.25 mm |
| Diám. exterior del casquillo | Ø6.50±0.02 mm |
| Diámetro del pasador | Ø3.80±0.03 / Ø3.95±0.05 mm |
| Ángulo de entrada del pasador | 23° |
| Fuerza del muelle | 10±3 N |
| Material del casquillo | 42CrMo 39~44HRC |
| Material del pasador | 20MnCr5 Cementado 58~62HRC |
Descripción general
Los pasadores elásticos fijan por deformación elástica dentro del agujero, sin necesidad de rosca ni de retención adicional. La fuerza de retención depende del diámetro y del material del alojamiento. Esta referencia: Método de instalación Prensado cilíndrico, sin rosca, Longitud total 12.25±0.25 mm, Diám. exterior del casquillo Ø6.50±0.02 mm, Diámetro del pasador Ø3.80±0.03 / Ø3.95±0.05 mm, Ángulo de entrada del pasador 23°, Fuerza del muelle 10±3 N.
Rasgos distintivos de esta referencia: Acabado Aceitado, anticorrosivo; Material del pasador 20MnCr5 Cementado 58~62HRC.
Ventajas
Se pueden extraer y reutilizar en mantenimiento.
Montaje por presión, sin operación de roscado ni de remachado.
Absorben vibración y pequeños errores de alineación entre piezas.
Aplicaciones
Articulaciones, guiado de piezas, topes, utillaje y uniones que se desmontan con frecuencia.
El diámetro del agujero es crítico: una décima de milímetro por encima reduce la fuerza de retención de forma notable.
Información de producto facilitada por Toprecision. También fabricamos piezas especiales según plano. Solicite muestras o cotización sin compromiso.
Medidas de esta serie
3 referencias en esta serie
| Referencia | Diámetro del pas… | Diám. exterior d… | Longitud total | Material del cas… |
|---|---|---|---|---|
| Pasador de posición con muelle M8thread installation Type · Ø2.5±0.025 mm / 14.5±0.25 mm | Ø2.5±0.025 mm | — | 14.5±0.25 mm | — |
| Pasador de posición con muelle short Type Ø3mm acero 42CrMo · Ø2.65±0.05 mm / Ø3±0.05 mm / 12.25±0.25 mm | Ø2.65±0.05 mm | Ø3±0.05 mm | 12.25±0.25 mm | 42CrMo 39~44HRC |
| Pasador de posición con muelle long Type Ø6.5mm Pin Case-hardened · Ø3.80±0.03 / Ø3.95±0.05 mm / Ø6.50±0.02 mm / 12.25±0.25 mm | Ø3.80±0.03 / Ø3.95±0.05 mm | Ø6.50±0.02 mm | 12.25±0.25 mm | 42CrMo 39~44HRC |
Los valores proceden de los atributos de cada referencia. Cambiar longitud, material o acabado modifica la resistencia al arranque y el par de instalación: compare la fila que coincide con su plano.
Datos de selección y ensayo: longitud de roscado, normas, horas de niebla salina
FAQ
¿Cuáles son las dimensiones principales de esta pieza?
Método de instalació Prensado cilíndrico, sin rosca, Longitud total 12.25±0.25 mm, Diám. exterior del casquillo Ø6.50±0.02 mm, Diámetro del pasador Ø3.80±0.03 / Ø3.95±0.05 mm.
¿En qué material y acabado se suministra?
42CrMo 39~44HRC; 20MnCr5 Cementado 58~62HRC; Aceitado, anticorrosivo.
¿Qué debe verificarse antes de pedir o montar la pieza?
El diámetro del agujero es crítico: una décima de milímetro por encima reduce la fuerza de retención de forma notable.
