M3 Tornillo de cabeza cilíndrica (tipo B)
M3 Tornillo de cabeza cilíndrica (tipo B) — para Montaje de PCB. Consulte especificaciones y cotización.

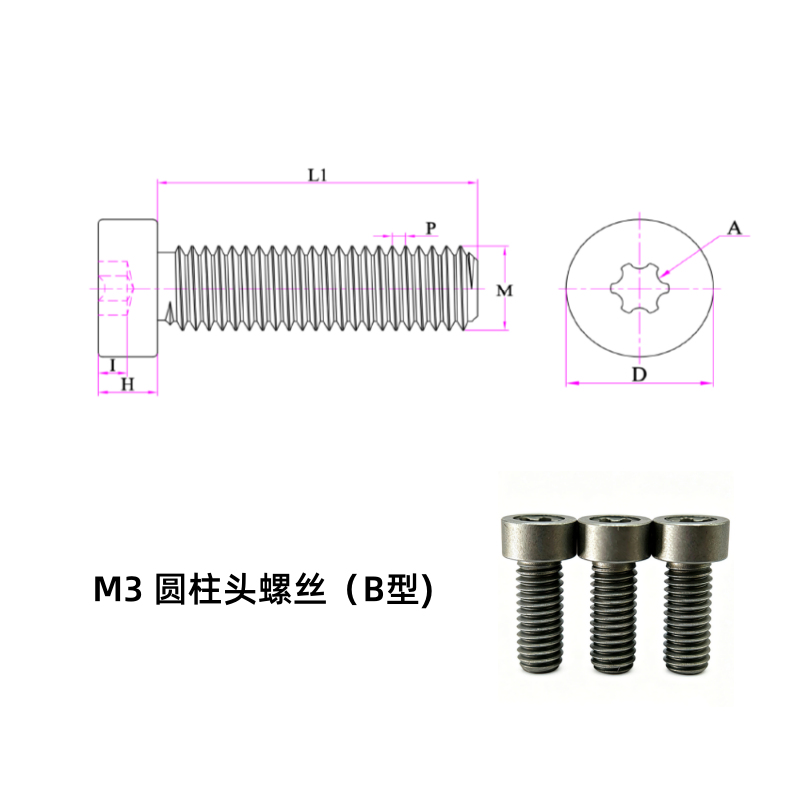

| Diám. rosca M (mm) | M3 |
|---|---|
| Longitud de rosca L1 (mm) | 7.9 |
| Paso P (mm) | 0.5 |
| Diám. cabeza D (mm) | 4.9 |
| Altura cabeza H (mm) | 2.5 |
| Tipo de accionamiento A | TORXPLUS 15IP |
| Prof. accionamiento I (mm) | 1.30-1.50 |
| N.º de pieza | 100118000232 |
Descripción general
El tornillo de cabeza cilíndrica tipo B tiene cabeza de cara plana y diámetro definido, lo que ofrece una superficie de apoyo mayor que una cabeza avellanada. Se usa donde la carga debe repartirse sobre una superficie y no sobre un cono. Esta referencia: Diám. rosca M3, Longitud de rosca L1 7.9, Paso 0.5, Diám. cabeza 4.9, Altura cabeza 2.5, Tipo de accionamiento TORXPLUS 15IP.
Rasgos distintivos de esta referencia: N.º de pieza 100118000232; Prof. accionamiento I (mm) 1.30-1.50.
Ventajas
El diámetro de cabeza definido permite usarlo como tope axial o como apoyo de muelle.
La altura de cabeza controlada mantiene la cota de montaje cuando el tornillo se cambia con frecuencia.
La cara plana reparte la presión y reduce el hundimiento en aluminio y en plásticos técnicos.
Aplicaciones
Sujeción de placas y tapas, topes axiales, guiado de muelles, fijación de componentes en utillaje y plantillas.
El tipo B se distingue del tipo A por la proporción de cabeza, no por la rosca: dos referencias con la misma rosca pueden no ser intercambiables en un alojamiento con altura limitada.
Información de producto facilitada por Toprecision. También fabricamos piezas especiales según plano. Solicite muestras o cotización sin compromiso.
Medidas de esta serie
10 referencias en esta serie
| Referencia | Diám. rosca M | Longitud de rosc… | Diám. cabeza D | Paso P |
|---|---|---|---|---|
| M2.2 Tornillo de cabeza cilíndrica (tipo B) · 5.7 / 3.5 / 0.45 | M2.2 | 5.7 | 3.5 | 0.45 |
| M2.5 Tornillo de cabeza cilíndrica (tipo B) · 7 / 4.1 / 0.45 | M2.5 | 7 | 4.1 | 0.45 |
| M3 Tornillo de cabeza cilíndrica (tipo B) · 7.9 / 4.9 / 0.5 | M3 | 7.9 | 4.9 | 0.5 |
| M3-1 Tornillo de cabeza cilíndrica (tipo B) · 10 / 5.5 / 0.5 | M3 | 10 | 5.5 | 0.5 |
| M3.5 Tornillo de cabeza cilíndrica (tipo B) · 8.75 / 5.5 / 0.6 | M3.5 | 8.75 | 5.5 | 0.6 |
| M3.5-1 Tornillo de cabeza cilíndrica (tipo B) · 10 / 5.9 / 0.6 | M3.5 | 10 | 5.9 | 0.6 |
| M4 Tornillo de cabeza cilíndrica (tipo B) · 9.45 / 6 / 0.7 | M4 | 9.45 | 6 | 0.7 |
| M4.5 Tornillo de cabeza cilíndrica (tipo B) · 10.75 / 6.8 / 0.75 | M4.5 | 10.75 | 6.8 | 0.75 |
| M4.5-1 Tornillo de cabeza cilíndrica (tipo B) · 14 / 6.4 / 0.75 | M4.5 | 14 | 6.4 | 0.75 |
| M4.5-2 Tornillo de cabeza cilíndrica (tipo B) · 14 / 6.4 / 0.75 | M4.5 | 14 | 6.4 | 0.75 |
Los valores proceden de los atributos de cada referencia. Cambiar longitud, material o acabado modifica la resistencia al arranque y el par de instalación: compare la fila que coincide con su plano.
Datos de selección y ensayo: longitud de roscado, normas, horas de niebla salina
FAQ
¿Cuáles son las dimensiones principales de esta pieza?
Diám. rosca M3, Longitud de rosca L1 7.9, Paso 0.5, Diám. cabeza 4.9.
¿En qué material y acabado se suministra?
Acero al carbono.
¿Qué debe verificarse antes de pedir o montar la pieza?
El tipo B se distingue del tipo A por la proporción de cabeza, no por la rosca: dos referencias con la misma rosca pueden no ser intercambiables en un alojamiento con altura limitada.
