M4 Tornillo de cabeza cilíndrica (tipo A)
M4 Tornillo de cabeza cilíndrica (tipo A) — para Montaje de PCB. Consulte especificaciones y cotización.

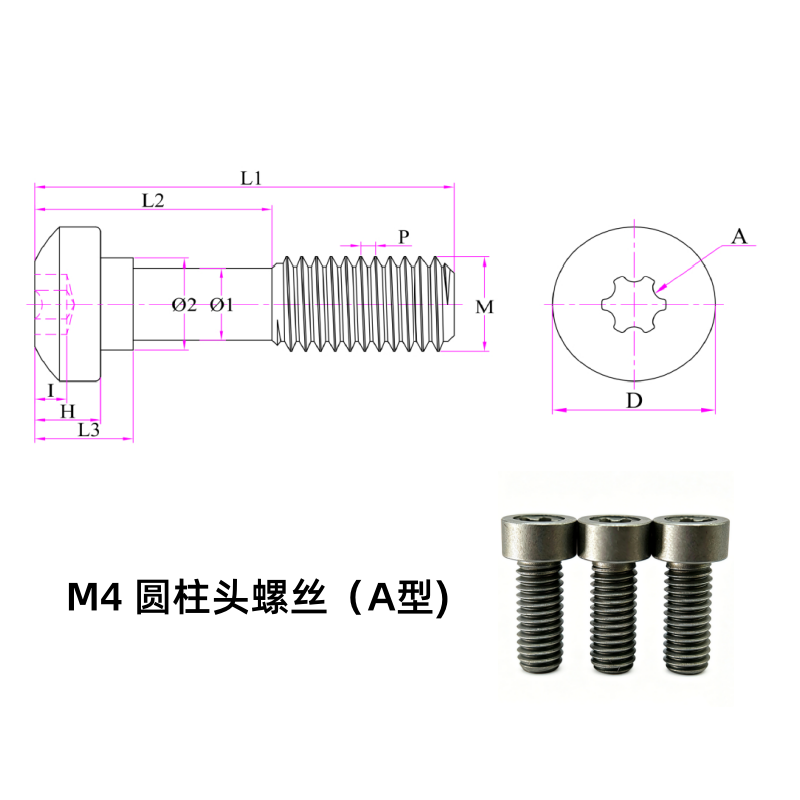

| Diám. rosca M (mm) | M4 |
|---|---|
| Longitud total L1 (mm) | 17.5 |
| Paso P (mm) | 0.7 |
| Diám. cabeza D (mm) | 6.4 |
| Altura cabeza H (mm) | 2.4 |
| ɸ1 (mm) | 3 |
| ɸ2 (mm) | 3.7 |
| Tipo de accionamiento A | TORXPLUS 9IP |
Descripción general
El tornillo de cabeza cilíndrica tipo A se diferencia del tipo B en la proporción de la cabeza y se emplea donde se necesita una altura de cabeza algo menor o un diámetro distinto para la misma rosca. Esta referencia: Diám. rosca M4, Longitud total L1 17.5, Paso 0.7, Diám. cabeza 6.4, Altura cabeza 2.4, ɸ1 3.
Rasgos distintivos de esta referencia: L2 (mm) 9.1; L3 (mm) 3.9.
Ventajas
La cabeza cilíndrica mantiene el paralelismo de la cara de apoyo mejor que una cabeza avellanada.
Se fabrica en las mismas calidades que el tipo B, con lo que el par admisible no cambia.
Permite ajustar la cota de montaje sin cambiar el diámetro de rosca.
Aplicaciones
Ajuste de cotas en utillaje, sujeción de placas con poco espacio en altura, topes y elementos de guiado.
Antes de sustituir un tipo B por un tipo A, compare diámetro y altura de cabeza: la rosca coincide pero el asiento no.
Información de producto facilitada por Toprecision. También fabricamos piezas especiales según plano. Solicite muestras o cotización sin compromiso.
Medidas de esta serie
4 referencias en esta serie
| Referencia | Diám. rosca M | Diám. cabeza D | Longitud total L… | Paso P |
|---|---|---|---|---|
| M4 Tornillo de cabeza cilíndrica (tipo A) · 6.4 / 17.5 / 0.7 | M4 | 6.4 | 17.5 | 0.7 |
| M5 Tornillo de cabeza cilíndrica (tipo A) · 8 / 21 / 0.8 | M5 | 8 | 21 | 0.8 |
| M6 Tornillo de cabeza cilíndrica (tipo A) · 10 / 26 / 1 | M6 | 10 | 26 | 1 |
| M8 Tornillo de cabeza cilíndrica (tipo A) · 12 / 29.5 / 1.25 | M8 | 12 | 29.5 | 1.25 |
Los valores proceden de los atributos de cada referencia. Cambiar longitud, material o acabado modifica la resistencia al arranque y el par de instalación: compare la fila que coincide con su plano.
Datos de selección y ensayo: longitud de roscado, normas, horas de niebla salina
FAQ
¿Cuáles son las dimensiones principales de esta pieza?
Diám. rosca M4, Longitud total L1 17.5, Paso 0.7, Diám. cabeza 6.4.
¿En qué material y acabado se suministra?
Acero al carbono.
¿Qué debe verificarse antes de pedir o montar la pieza?
Antes de sustituir un tipo B por un tipo A, compare diámetro y altura de cabeza: la rosca coincide pero el asiento no.
